詳解熱式氣體質量流量計以及工作原理

接下來流量計廠家艾絲特儀表為大家來解釋下什么叫熱式氣體質量流量計？它工作基本原理？


熱式氣體質量流量計是利用熱擴散基本原理精確測量氣體流量的儀表。熱式氣體質量流量計一般來說應用于測小流量汽體，傳感器由2個基準級熱電阻(RTD)組合成。一個是轉速傳感器RH，一個是精確測量氣體溫度發生變化的溫度感應器RMG。當這兩個RTD放置到待測汽體里時，期間傳感器RH被加熱，另外一個傳感器RMG應用于感應待測氣體溫度。隨著氣體流速的增加，氣流帶去更多的熱量，傳感器RH的溫度下降。

概述

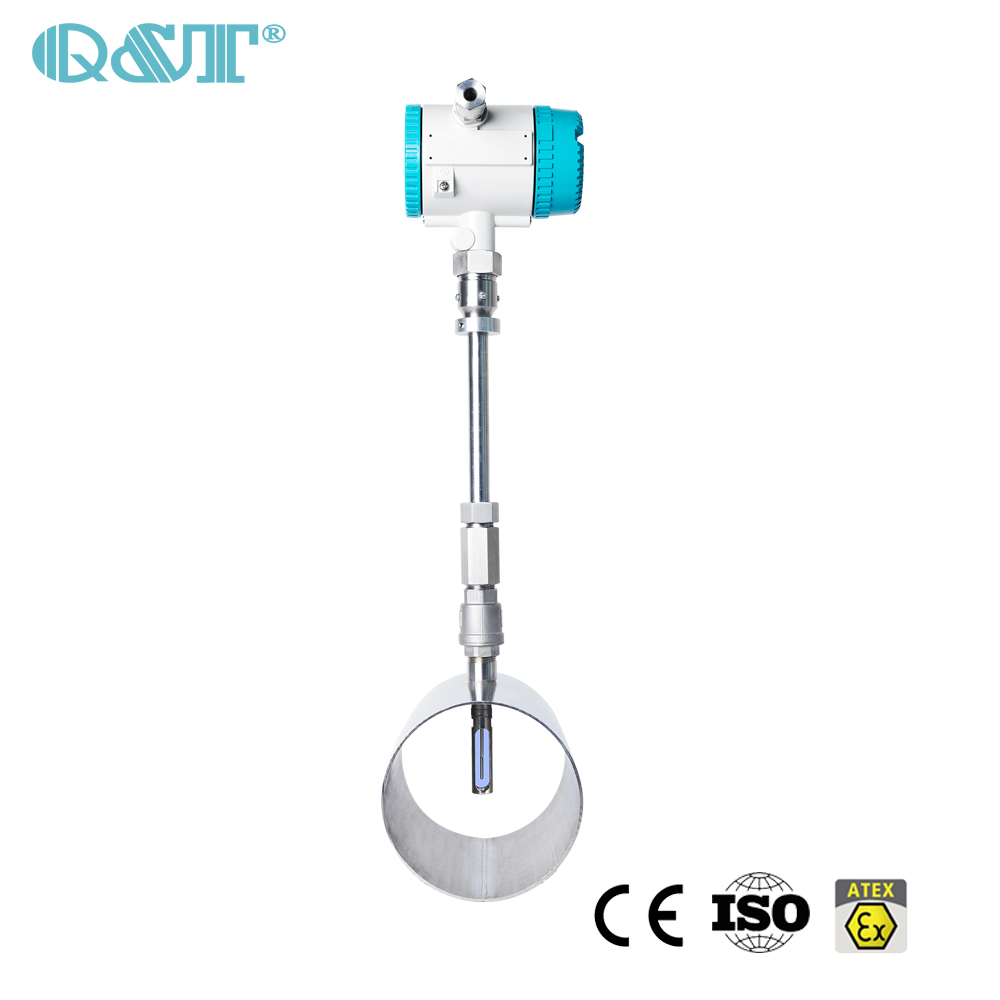

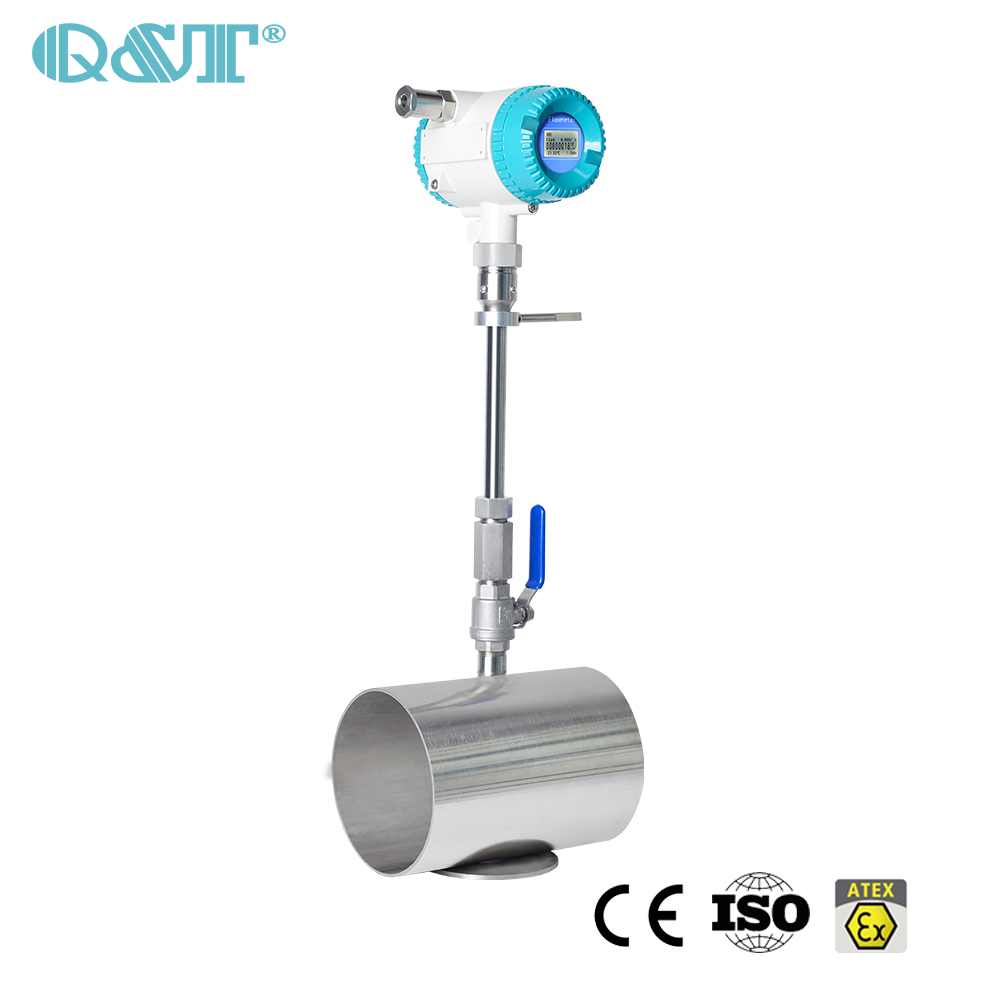

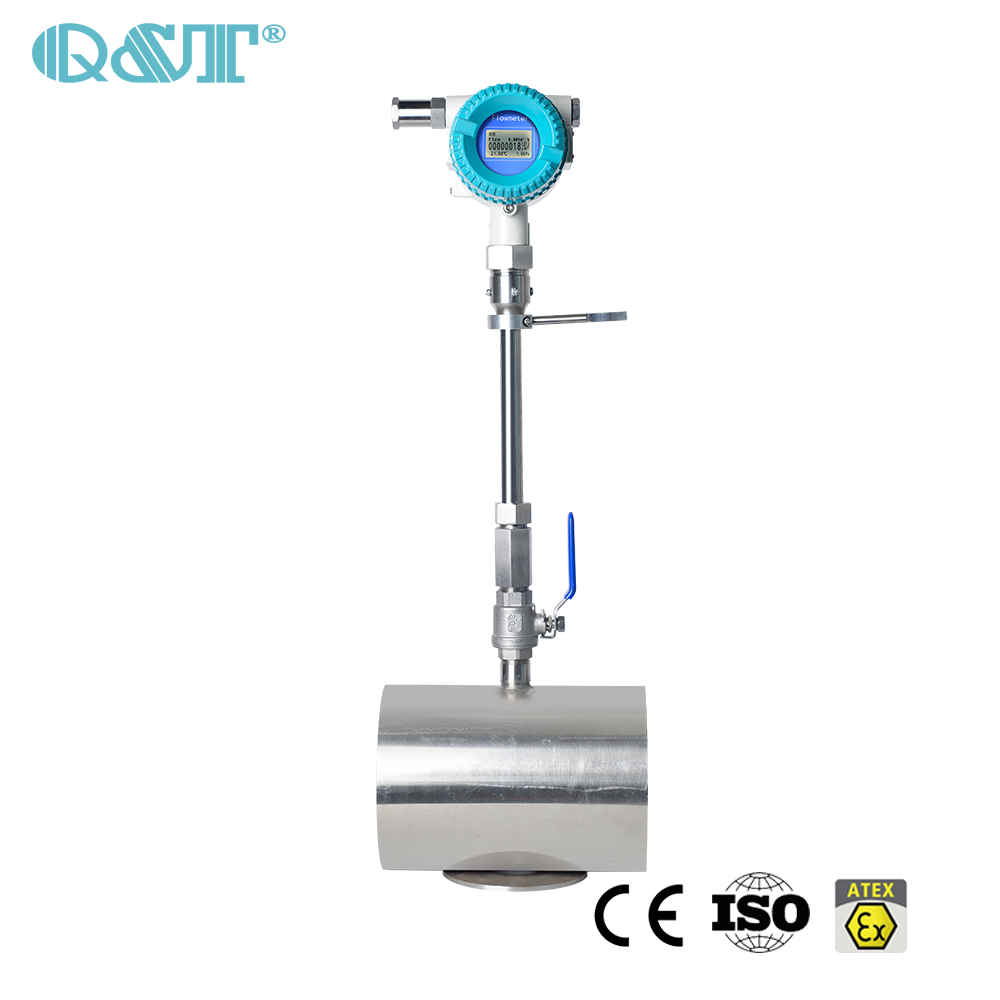

熱式氣體質量流量計
根據熱效應的金氏定律,加熱功率P、溫度差△T（TRH-TRMG）與氣體流量Q有明確的數學關系式。P/△T=K1+K2f(Q)K3K1、K2、K3是和汽體物理特性有關的常量。熱式氣體質量流量計相互的溫度差精確測量方式克服了選用恒溫差基本原理的熱式氣體質量流量計精確測量煤氣流量時因煤氣中含水、油和雜質而生成的非常大的零點漂移，造成不能精確測量的弊端。它還可以應用于精確測量濕汽體的質量流量，如礦井下瓦斯抽放、排風，排風系統里的排風量（速）的實時檢測。

基本工作原理

熱式流量計是依托于熱擴散系數基本原理而制定的流量儀表.即運用流體介質流經產生熱量物體時,產生熱量物體的熱量流失是多少與流體介質的流量呈一定的比例關系.該系列流量計的傳感器有2只標準級的RTD,1只用于做熱源,1只用于測量流體介質環境溫度,當流體流動時,二者之間的溫度差與流量的的大小成線性關系,再利用微電子技術控制技術系統,將這類關系轉化為測量流量信號的線形的輸出。
